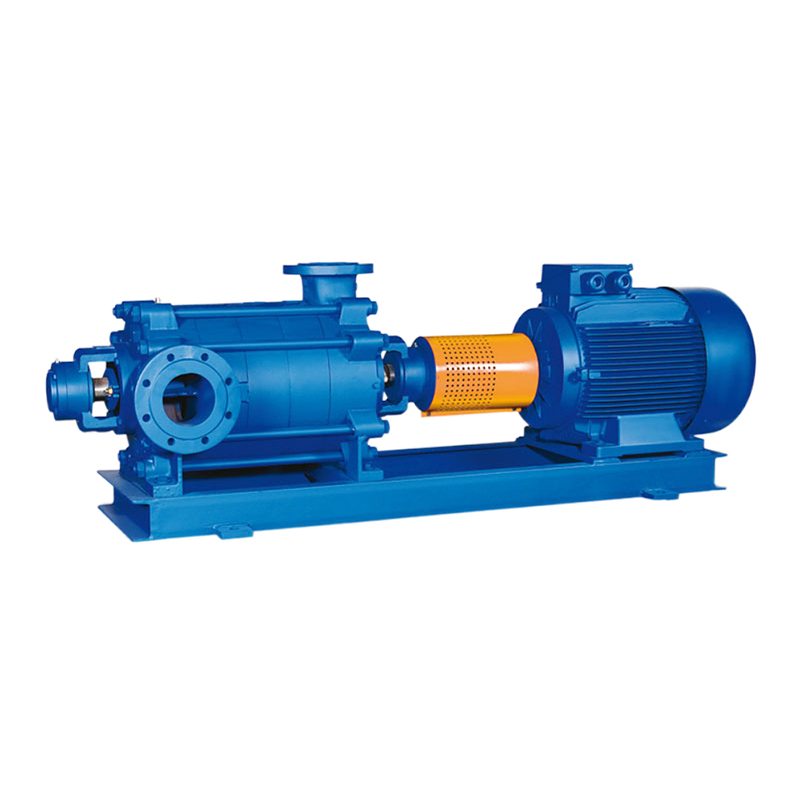

SWD Горизонтальные многоступенчатые центробежные насосы

Диапазон характеристик
Расход (Q): 15-1020 м³/ч
Напор (H): 54-2040 м
Мощность (P): 11-2500 кВт

Отправить заявку

Описание

маркер

Центр продуктов

Диапазон характеристик:

Расход (Q): 15-1020 м³/ч
Напор (H): 54-2040 м
Мощность (P): 11-2500 кВт

Область применения:

Предназначен для перекачки шахтных вод и аналогичных сред в угольной промышленности, горнодобывающих предприятиях, промышленных объектах и других сферах.

Рама

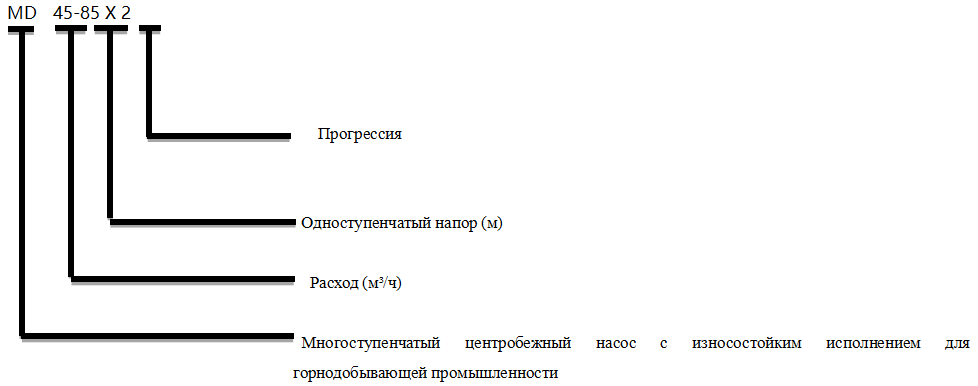

I.Значение модели

II.Описание продукции

Насос горизонтальный многоступенчатый центробежный типа SWD является одновходовым многоступенчатым секционным центробежным насосом. Данный продукт отличается не только высокой эффективностью и хорошими кавитационными характеристиками, но и стабильной надежной работой. Проточные части выполнены из износостойких материалов, а сопрягаемые поверхности проточной части подвергнуты специальной обработке. Всасывающий патрубок расположен на всасывающей секции и направлен горизонтально, напорный патрубок находится на напорной секции и направлен вертикально вверх. Секции насоса (всасывающая, промежуточные и напорная) стянуты в единый блок при помощи стяжных болтов. Напор насоса может регулироваться путём увеличения или уменьшения количества ступеней в соответствии с эксплуатационными требованиями.

III.Таблица технических параметров

Параметры производительности SWD25-30

Модель	Расход m³/h	Подъем m	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD25-30*2	15	68	2950	50	5.56	11	2.2
	25	60		62	6.58		2.2
	30	55		63	7.14		2.4
SWD25-30*3	15	102	2950	50	8.33	15	2.2
	25	90		62	9.88		2.2
	30	82.5		63	107		2.4
SWD25-30*4	15	136	2950	50	11.11	18.5	2.2
	25	120		62	13.1		2.2
	30	110		63	14.26		2.4
SWD25-30*5	15	170	2950	50	13.89	22	2.2
	25	150		62	16.47		2.2
	30	137.5		63	17.83		2.4
SWD25-30*6	15	204	2950	50	16.67	30	2.2
	25	180		62	19.77		2.2
	30	165		63	21.4		2.4
SWD25-30*7	15	238	2950	50	19.44	30	2.2
	25	210		62	23.1		2.2
	30	192.5		63	24.96		2.4
SWD25-30*8	15	272	2950	50	22.22	37	2.2
	25	240		62	26.4		2.2
	30	220		63	28.53		2.4
SWD25-30*9	15	306	2950	50	25.0	37	2.2
	25	270		62	29.65		2.2
	30	247.5		63	32.1		2.4
SWD25-30*10	15	340	2950	50	27.8	45	2.2
	25	300		62	32.9		2.2
	30	275		63	35.7		2.4

Параметры производительности SWD25-50

Модель	Расход m³/h	Подъем m	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD25-50*3	15	154.5	2950	44	14.3	22	2.4
	25	150		54	18.9		2.7
	28	144		54	20.3		2.8
SWD25-50*4	15	206	2950	44	19.1	30	2.4
	25	200		54	25.2		2.7
	28	192		54	27.1		2.8
SWD25-50*5	15	257.5	2950	44	23.9	37	2.4
	25	250		54	31.5		2.7
	28	240		54	33.9		2.8
SWD25-50*6	15	309	2950	44	28.6	45	2.4
	25	300		54	37.8		2.7
	28	288		54	40.7		2.8
SWD25-50*7	15	360.5	2950	44	33.4	55	2.4
	25	350		54	44.1		2.7
	28	336		54	47.5		2.8
SWD25-50*8	15	412	2950	44	38.2	75	2.4
	25	400		54	50.4		2.7
	28	384		54	54.2		2.8
SWD25-50*9	15	463.5	2950	44	43	75	2.4
	25	450		54	56.7		2.7
	28	432		54	61.0		2.8
SWD25-50*10	15	515	2950	44	47.7	75	2.4
	25	500		54	63.0		2.7
	28	480		54	67.8		2.8
SWD25-50*11	15	566	2950	44	52.5	90	2.4
	25	550		54	69.3		2.7
	28	528		54	74.6		2.8
SWD25-50*12	15	618	2950	44	57.6	110	2.4
	25	600		54	75.6		2.7
	28	576		54	81.4		2.8

Параметры производительности SWD35-110

Модель	Расход m³/h	Подъем m	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD35-110*2	28	226	2950	38	45.4	55	2.8
	35	220		44	47.7		3.0
	42	198		43	52.7		3.5
SWD35-110*3	28	339	2950	38	68	90	2.8
	35	330		44	71.5		3.0
	42	297		43	79		3.5
SWD35-110*4	28	452	2950	38	90.7	132	2.8
	35	440		44	95.3		3.0
	42	396		43	105.3		3.5
SWD35-110*5	28	565	2950	38	113.4	160	2.8
	35	550		44	119.1		3.0
	42	495		43	131.7		3.5
SWD35-110*6	28	678	2950	38	136.1	185	2.8
	35	660		44	143		3.0
	42	594		43	158		3.5
SWD35-110*7	28	791	2950	38	158.7	200	2.8
	35	770		44	166.8		3.0
	42	693		43	184.3		3.5
SWD35-110*8	28	904	2950	38	181.4	220	2.8
	35	880		44	190.6		3.0
	42	792		43	210.7		3.5
SWD35-110*9	28	1017	2950	38	204.1	250	2.8
	35	990		44	214.5		3.0
	42	891		43	237		3.5
SWD35-110*10	28	1130	2950	38	226.8	280	2.8
	35	1100		44	238.3		3.0
	42	990		43	263.3		3.5
SWD35-110*11	28	1243	2950	38	249.4	315	2.8
	35	1210		44	262.1		3.0
	42	1089		43	289.7		3.5
SWD35-110*12	28	1356	2950	38	272.1	355	2.8
	35	1320		44	285.9		3.0
	42	1188		43	316		3.5

Параметры производительности SWD46-30

Модель	Расход m³/h	Подъем m	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD46-30*2	30	68	2950	64	8.68	15	2.4
	46	60		70	10.74		2.8
	55	54		68	11.89		4.6
SWD46-30*3	30	102	2950	64	13.02	22	2.4
	46	90		70	16.11		2.8
	55	81		68	17.84		4.6
SWD46-30*4	30	136	2950	64	17.36	30	2.4
	46	120		70	21.48		2.8
	55	108		68	23.79		4.6
SWD46-30*5	30	170	2950	64	21.70	37	2.4
	46	150		70	26.85		2.8
	55	135		38	29.74		4.6
SWD46-30*6	30	204	2950	64	26.04	37	2.4
	46	180		70	32.21		2.8
	55	162		68	35.68		4.6
SWD46-30*7	30	238	2950	64	30.38	45	2.4
	46	210		70	37.58		2.8
	55	189		68	41.63		4.6
SWD46-30*8	30	272	2950	64	34.72	55	2.4
	46	240		70	42.95		2.8
	55	216		68	47.58		4.6
SWD46-30*9	30	306	2950	64	39.06	55	2.4
	46	270		70	48.32		2.8
	55	243		68	53.53		4.6
SWD46-30*10	30	340	2950	64	43.40	75	2.4
	46	300		70	53.69		2.8
	55	270		68	59.47		4.6

Параметры производительности SWD46-50

Модель	Расход m³/h	Подъем m	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD46-50*2	30	111	2950	54	25.19	30	2.5
	46	100		63	29.83		2.8
	55	96		64	32.3		3.2
SWD46-50*3	30	166.5	2950	54	25.19	37	2.5
	46	150		63	29.83		2.8
	55	138		64	32.3		3.2
SWD46-50*4	30	222	2950	54	33.59	45	2.5
	46	200		63	39.77		2.8
	55	180		64	43.06		3.2
SWD46-50*5	30	277.5	2950	54	41.98	55	2.5
	46	250		63	19.71		2.8
	55	230		64	53.83		3.2
SWD46-50*6	30	333	2950	54	50.38	75	2.5
	46	300		63	59.65		2.8
	55	276		64	64.59		3.2
SWD46-50*7	30	388.5	2950	54	58.78	90	2.5
	46	350		63	69.6		2.8
	55	322		64	75.36		3.2
SWD46-50*8	30	440	2950	54	67.18	90	2.5
	46	400		63	79.54		2.8
	55	368		64	86.12		3.2
SWD46-50*9	30	499.5	2950	54	75.57	110	2.5
	46	450		63	89.48		2.8
	55	414		64	96.89		3.2
SWD46-50*10	30	555	2950	54	83.97	110	2.5
	46	500		63	99.42		2.8
	55	460		64	107.6		3.2
SWD46-50*11	30	610.5	2950	54	92.37	132	2.5
	46	550		63	109.36		2.8
	55	506		64	118.42		3.2
SWD46-50*12	30	666	2950	54	100.8	132	2.5
	46	600		63	119.3		2.8
	55	552		64	129.2		3.2

Параметры производительности SWD50-80

Модель	Расход m³/h	Подъем m	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD50-80*2	32.4	177	2950	50	30.7	55	2.8
	50.4	160		61	36.7		3.2
	66.2	146		59	43.9		3.6
SWD50-80*3	32.4	266	2950	50	46.1	75	2.8
	50.4	240		61	55.0		3.2
	66.2	219		59	65.9		3.6
SWD50-80*4	32.4	354	2950	50	61.3	110	2.8
	50.4	320		61	73.3		3.2
	66.2	292		59	87.8		3.6
SWD50-80*5	32.4	443	2950	50	76.7	132	2.8
	50.4	400		61	91.7		3.2
	66.2	365		59	110		3.6
SWD50-80*6	32.4	532	2950	50	92.1	160	2.8
	50.4	480		61	110		3.2
	66.2	438		59	132		3.6
SWD50-80*7	32.4	620	2950	50	107	185	2.8
	50.4	560		61	128		3.2
	66.2	511		59	154		3.6
SWD50-80*8	32.4	709	2950	50	123	220	2.8
	50.4	640		61	147		3.2
	66.2	584		59	176		3.6
SWD50-80*9	32.4	797	2950	50	138	220	2.8
	50.4	720		61	165		3.2
	66.2	657		59	198		3.6
SWD50-80*10	32.4	886	2950	50	153	280	2.8
	50.4	800		61	183		3.2
	66.2	730		59	220		3.6
SWD50-80*11	32.4	975	2950	50	169	280	2.8
	50.4	880		61	202		3.2
	66.2	803		59	242		3.6
SWD50-80*12	32.4	1063	2950	50	184	280	2.8
	50.4	960		61	220		3.2
	66.2	876		59	263		3.6

Параметры производительности SWD85-45

Модель	Расход m³/h	Подъем m	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD85-45*2	55	102	2950	63	24.25	37	3.2
	85	90		72	28.92		4.2
	100	78		70	30.35		5.2
SWD85-45*3	55	153	2950	63	36.38	55	3.2
	85	135		72	43.37		4.2
	100	117		70	49.02		5.2
SWD85-45*4	55	204	2950	63	48.50	75	3.2
	85	180		72	52.82		4.2
	100	156		70	60.7		5.2
SWD85-45*5	55	255	2950	63	60.63	90	3.2
	85	225		72	72.28		4.2
	100	195		70	75.86		5.2
SWD85-45*6	55	306	2950	63	72.75	110	3.2
	85	270		72	86.73		4.2
	100	234		70	91.04		5.2
SWD85-45*7	55	357	2950	63	84.88	132	3.2
	85	315		72	101.2		4.2
	100	273		70	106.2		5.2
SWD85-45*8	55	408	2950	63	97.00	132	3.2
	85	360		72	115.7		4.2
	100	312		70	121.4		5.2
SWD85-45*9	55	459	2950	63	109.13	160	3.2
	85	405		72	130.2		4.2
	100	351		70	136.6		5.2
SWD85-45*10	55	510	2950	63	121.25	185	3.2
	85	450		72	148.81		4.2
	100	390		70	151.7		5.2

Параметры производительности SWD85-67

Модель	Расход m³/h	Подъем m	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD85-67*2	55	148	2950	54	41.1	55	3.3
	85	134		65	47.7		4.0
	100	122		63	52.7		4.4
SWD85-67*3	55	222	2950	54	61.6	90	3.3
	85	201		65	71.6		4.0
	100	183		63	79.1		4.4
SWD85-67*4	55	296	2950	54	61.6	110	3.3
	85	268		65	71.6		4.0
	100	244		63	79.1		4.4
SWD85-67*5	55	370	2950	54	102.6	132	3.3
	85	335		65	119.3		4.0
	100	305		63	131.8		4.4
SWD85-67*6	55	444	2950	54	123.2	160	3.3
	85	402		65	143.2		4.0
	100	365		63	157.8		4.4
SWD85-67*7	55	518	2950	54	143.7	185	3.3
	85	469		65	167.0		4.0
	100	427		63	184.6		4.4
SWD85-67*8	55	592	2950	54	164.2	220	3.3
	85	536		65	190.9		4.0
	100	488		63	210.9		4.4
SWD85-67*9	55	666	2950	54	184.7	250	3.3
	85	603		65	214.7		4.0
	100	549		63	237.3		4.4
SWD85-67*10	55	740	2950	54	205.3	280	3.3
	85	670		65	238.6		4.0
	100	610		63	263.7		4.4
SWD85-67*11	55	814	2950	54	225.8	315	3.3
	85	737		65	262.5		4.0
	100	671		63	290.1		4.4
SWD85-67*12	55	888	2950	54	246.3	355	3.3
	85	804		65	286.3		4.0
	100	732		63	316.4		4.4

Параметры производительности SWD85-100

Модель	Расход m³/h	Подъем м	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию м
SWD85-100*2	66	221	2950	58.5	67.8	110	5.5
	85	200		59.2	81.8		5.6
	98	188		58.5	88		5.9
SWD85-100*3	66	332	2950	58.5	102	160	5.5
	85	300		59.2	123		5.6
	98	281		58.5	132		5.9
SWD85-100*4	66	442	2950	58.5	136	220	5.5
	85	400		59.2	164		5.6
	98	375		58.5	176		5.9
SWD85-100*5	66	552	2950	58.5	169	250	5.5
	85	500		59.2	20		5.6
	98	469		58.5	220		5.9
SWD85-100*6	66	663	2950	58.5	203	280	5.5
	85	600		59.2	245		5.6
	98	563		58.5	264		5.9
SWD85-100*7	66	773	2950	58.5	237	355	5.5
	85	700		59.2	286		5.6
	98	656		58.5	308		5.9
SWD85-100*8	66	883	2950	58.5	271	400	5.5
	85	800		59.2	327		5.6
	98	750		58.5	352		5.9
SWD85-100*9	66	994	2950	58.5	305	450	5.5
	85	900		59.2	368		5.6
	98	844		58.5	396		5.9
SWD85-100*10	66	1104	2950	58.5	339	500	5.5
	85	1000		59.2	409		5.6
	98	938		58.5	440		5.9
SWD85-100*11	66	1214	2950	58.5	373.0	500	5.5
	85	1100		59.2	430.1		5.6
	98	1032		58.5	470.8		5.9
SWD85-100*12	66	1325	2950	58.5	407.1	560	5.5
	85	1200		59.2	469.2		5.6
	98	1126		58.5	513.7		5.9

Параметры производительности SWD100-80

Модель	Расход m³/h	Подъем м	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Необходимый припуск на коррозию m
SWD100-80*2	50	181	2950	53	46.5	90	3.0
	102	165		70	65.4		4.5
	131	143		68	75		5.2
SWD100-80*3	50	271	2950	53	69.6	132	3.0
	102	248		70	98.4		4.5
	131	214		68	112.3		5.2
SWD100-80*4	50	361	2950	53	92.7	160	3.0
	102	331		70	131.3		4.5
	131	285		68	149.5		5.2
SWD100-80*5	50	541	2950	53	138.9	220	3.0
	102	414		70	164.2		4.5
	131	356		68	186.7		5.2
SWD100-80*6	50	541	2950	53	138.9	250	3.0
	102	497		70	197.2		4.5
	131	427		68	224		5.2
SWD100-80*7	50	631	2950	53	162.1	280	3.0
	102	590		70	234.1		4.5
	131	498		68	261.2		5.2
SWD100-80*8	50	721	2950	53	185.2	355	3.0
	102	663		70	263.1		4.5
	131	566		68	296.9		5.2
SWD100-80*9	50	811	2950	53	208.3	355	3.0
	102	746		70	296		4.5
	131	640		68	335.7		5.2
SWD100-80*10	50	902	2950	53	231.7	400	3.0
	102	820		70	325.4		4.5
	131	711		68	373		5.2
SWD100-80*11	50	992	2950	53	254.8	450	3.0
	102	912		70	361.9		4.5
	131	782		68	410.3		5.2
SWD100-80*12	50	1082	2950	53	277.9	500	3.0
	102	994		70	394.7		4.5
	131	854		68	448		5.2

Параметры производительности SWD120-50

Модель	Расход m³/h	Подъем м	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию м
SWD120-50*2	96	110	2950	67	42.9	55	4.1
	120	100		73.5	44.5		4.6
	100	84.6		67.5	47.8		5.3
SWD120-50*3	96	165	2950	67	64.4	90	4.1
	120	150		73.5	66.7		4.6
	100	126.9		67.5	71.7		5.3
SWD120-50*4	96	220	2950	67	85.8	110	4.1
	120	200		73.5	88.9		4.6
	100	169.2		67.5	95.6		5.3
SWD120-50*5	96	275	2950	67	107.3	132	4.1
	120	250		73.5	111.2		4.6
	100	211.5		67.5	119.5		5.3
SWD120-50*6	96	330	2950	67	128.8	160	4.1
	120	300		73.5	133.4		4.6
	100	253.8		67.5	143.4		5.3
SWD120-50*7	96	385	2950	67	150.2	220	4.1
	120	350		73.5	155.6		4.6
	100	296.1		67.5	167.2		5.3
SWD120-50*8	96	440	2950	67	171.7	220	4.1
	120	400		73.5	177.8		4.6
	100	338.4		67.5	191.1		5.3
SWD120-50*9	96	495	2950	67	193.2	220	4.1
	120	450		73.5	200.1		4.6
	100	380.7		67.5	215.0		5.3

Параметры производительности SWD120-130

Модель	Расход m³/h	Подъем м	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD120-130*4	86	580	2950	62	219	315	4.4
	122	520		67	264
	161	447		63	308
SWD120-130*5	86	725	2950	62	274	400	4.4
	122	650		67	300
	161	558		63	385
SWD120-130*6	86	870	2950	62	329	500	4.4
	122	780		67	397
	161	670		63	462
SWD120-130*7	86	1015	2950	62	354	560	4.4
	122	910		67	463
	161	782		63	538
SWD120-130*8	86	1160	2950	62	439	630	4.4
	122	1040		67	529
	161	893		63	615
SWD120-130*9	86	1305	2950	62	494	710	4.4
	122	1170		67	595
	161	1005		63	692
SWD120-130*10	86	1450	2950	62	548	800	4.4
	122	1300		67	661
	161	1117		63	769
SWD120-130*11	86	1595	2950	62	603	900	4.4
	122	1430		67	727
	161	1228		63	846
SWD120-130*12	86	1740	2950	62	658	1000	4.4
	122	1560		67	793
	161	1340		63	923

Параметры производительности SWD155-30

Модель	Расход m³/h	Подъем м	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD155-30*2	100	65	1480	64	27.66	55	3.2
	155	60		75	33.77		3.9
	185	55		75	36.95		4.8
SWD155-30*3	100	97.5	1480	64	41.2	75	3.2
	155	90		75	50.65		3.9
	185	82.5		75	55.42		4.8
SWD155-30*4	100	130	1480	64	55.32	90	3.2
	155	120		75	67.54		3.9
	185	110		75	73.9		4.8
SWD155-30*5	100	162.5	1480	64	69.15	110	3.2
	155	150		75	84.42		3.9
	185	137.5		75	92.37		4.8
SWD155-30*6	100	195	1480	64	82.98	132	3.2
	155	180		75	101.3		3.9
	185	165		75	110.8		4.8
SWD155-30*7	100	227.5	1480	64	96.81	160	3.2
	155	210		75	118.2		3.9
	185	192.5		75	129.3		4.8
SWD155-30*8	100	260	1480	64	110.6	160	3.2
	155	240		75	135.1		3.9
	185	220		75	147.8		4.8
SWD155-30*9	100	292.5	1480	64	124.5	185	3.2
	155	270		75	152		3.9
	185	247.5		75	166.3		4.8
SWD155-30*10	100	325	1480	64	138.3	200	3.2
	155	300		75	168.3		3.9
	185	275		75	184.7		4.8
SWD155-30*11	100	357.5	1480	64	152.1	250	3.2
	155	330		75	185.7		3.9
	185	302.5		75	203.2		4.8
SWD155-30*12	100	390	1480	64	165.9	280	3.2
	155	360		75	202.6		3.9
	185	330		75	221.7		4.8

Параметры производительности SWD155-67

Модель	Расход m³/h	Подъем м	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию м
SWD155-67*2	100	148	2950	69	58.4	110	5.2
	155	134		74	76.4		6.0
	185	120		70.5	85.7		6.6
SWD155-67*3	100	222	2950	69	87.6	160	5.2
	155	201		74	114.7		6.0
	185	180		70.5	128.6		6.6
SWD155-67*4	100	296	2950	69	116.8	220	5.2
	155	268		74	152.9		6.0
	185	240		70.5	171.5		6.6
SWD155-67*5	100	370	2950	69	146.0	220	5.2
	155	335		74	191.1		6.0
	185	300		70.5	214.4		6.6
SWD155-67*6	100	444	2950	69	175.2	315	5.2
	155	402		74	229.3		6.0
	185	360		70.5	257.3		6.6
SWD155-67*7	100	518	2950	69	204.4	355	5.2
	155	469		74	267.5		6.0
	185	420		70.5	300.1		6.6
SWD155-67*8	100	592	2950	69	233.7	400	5.2
	155	536		74	305.7		6.0
	185	480		70.5	343.0		6.6
SWD155-67*9	100	666	2950	69	262.9	450	5.2
	155	603		74	344.0		6.0
	185	540		70.5	385.9		6.6
SWD155-67*10	100	740	2950	69	291.9*	500	5.2
	155	670		74	382		6.0
	185	600		70.5	428.6		6.6
SWD155-67*11	100	814	2950	69	321.1	560	5.2
	155	737		74	420.2		6.0
	185	660		70.5	471.5		6.6
SWD155-67*12	100	888	2950	69	350.3	630	5.2
	155	804		74	458.4		6.0
	185	720		70.5	514.3		6.6

Параметры производительности SWD155-110

Модель	Расход m³/h	Подъем м	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD150-110*2	120	234	2950	65	117.6	160	4.2
	150	220		69	130.2		4.8
	180	198		66	147.1		5.5
SWD150-110*3	120	351	2950	65	176.5	250	4.2
	150	330		69	195.4		4.8
	180	297		66	220.6		5.5
SWD150-110*4	120	468	2950	65	235.3	315	4.2
	150	440		69	260.5		4.8
	180	396		66	294.1		5.5
SWD150-110*5	120	585	2950	65	294.1	400	4.2
	150	550		69	325.6		4.8
	180	495		66	367.6		5.5
SWD150-110*6	120	702	2950	65	352.9	450	4.2
	150	660		69	390.7		4.8
	180	594		66	441.2		5.5
SWD150-110*7	120	819	2950	65	411.8	560	4.2
	150	770		69	455.9		4.8
	180	693		66	514.7		5.5
SWD150-110*8	120	936	2950	65	470.6	630	4.2
	150	880		69	521.0		4.8
	180	792		66	588.2		5.5
SWD150-110*9	120	1053	2950	65	529.4	710	4.2
	150	990		69	586.1		4.8
	180	891		66	661.8		5.5
SWD150-110*10	120	1170	2950	65	588.2	800	4.2
	150	1100		69	651.2		4.8
	180	990		66	735.3		5.5
SWD150-110*11	120	1287	2950	65	647.1	900	4.2
	150	1210		69	716.3		4.8
	180	1089		66	808.8		5.5
SWD150-110*12	120	1404	2950	65	705.9	900	4.2
	150	1320		69	781.5		4.8
	180	1188		66	882.4		5.5

Параметры производительности SWD150-130

Модель	Расход m³/h	Подъем м	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD150-130*4	108	580	2950	65	264	400	5.2
	150	527		69	311
	198	437		65	363
SWD150-130*5	108	725	2950	65	330	500	5.2
	150	658		69	389
	198	547		65	453
SWD150-130*6	108	869.5	2950	65	396.5	560	5.2
	150	790		69	467
	198	656		65	544
SWD150-130*7	108	1014	2950	65	463	710	5.2
	150	922		69	545
	198	765		65	635
SWD150-130*8	108	1159	2950	65	529	800	5.2
	150	1053		69	623
	198	875		65	725
SWD150-130*9	108	1340	2950	65	595	900	5.2
	150	1185		69	701
	198	984		65	816
SWD150-130*10	108	1449	2950	65	661	1000	5.2
	150	1317		69	778
	198	1093		65	907
SWD150-130*11	108	1594	2950	65	727		5.2
	150	1448		69	856
	198	1203		65	997
SWD150-130*12	108	1739	2950	65	793	1250	5.2
	150	1580		69	934
	198	1312		65	1088

Параметры производительности SWD200-150

Модель	Расход m³/h	Подъем m	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD200-150*2	160	318	2950	67	206.8	280	5.8
	200	300		68	240.3		6.0
	240	270		66	267.4		6.3
SWD200-150*3	160	477	2950	67	310.2	450	5.8
	200	450		68	360.4		6.0
	240	405		66	401.1		6.3
SWD200-150*4	160	636	2950	67	413.6	560	5.8
	200	600		68	480.6		6.0
	240	540		66	534.8		6.3
SWD200-150*5	160	795	2950	67	517.0	710	5.8
	200	750		68	600.7		6.0
	240	675		66	688.4		6.3
SWD200-150*6	160	954	2950	67	620.4	900	5.8
	200	900		68	720.9		6.0
	240	810		66	802.1		6.3
SWD200-150*7	160	1113	2950	67	67	1000	5.8
	200	1050		68	68		6.0
	240	945		66	66		6.3
SWD200-150*8	160	1272	2950	67	827.2	1120	5.8
	200	1200		68	961.2		6.0
	240	1080		66	1069.5		6.3
SWD200-150*9	160	1431	2950	67	930.6	1250	5.8
	200	1350		68	1081.3		6.0
	240	1215		66	1203.2		6.3
SWD200-150*10	160	1590	2950	67	1034.0	1400	5.8
	200	1500		68	1201.5		6.0
	240	1350		66	1336.9		6.3
SWD200-150*11	160	1749	2950	67	1137.5	1600	5.8
	200	1650		68	1321.6		6.0
	240	1485		66	1470.6		6.3
SWD200-150*12	160	1908	2950	67	1240.9	1800	5.8
	200	1800		68	1441.8		6.0
	240	1620		66	1604.3		6.3

Параметры производительности SWD250-160

Модель	Расход m³/h	Подъем m	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD250-160*4	200	672	2970	74	495	710	4.5
	250	640		77	566		4.8
	270	324		76	604		5
SWD250-160*5	200	840	2970	74	618	800	4.5
	250	800		77	708		4.8
	270	780		76	755		5
SWD250-160*6	200	1008	2970	74	742	1000	4.5
	250	960		77	849		4.8
	270	936		76	906		5
SWD250-160*7	200	1176	2970	74	866	1120	4.5
	250	1120		77	991		4.8
	270	1092		76	1057		5
SWD250-160*8	200	1344	2970	74	989	1400	4.5
	250	1280		77	1532		4.8
	270	1248		76	1208		5
SWD250-160*9	200	1512	2970	74	1113	1600	4.5
	250	1440		77	1274		4.8
	270	1404		76	1359		5
SWD250-160*10	200	1680	2970	74	1237	1800	4.5
	250	1600		77	1415		4.8
	270	1560		76	1510		5
SWD250-160*11	200	1848	2970	74	1360	1800	4.5
	250	1760		77	1557		4.8
	270	1716		76	1661		5

Параметры производительности SWD270-140

Модель	Расход m³/h	Подъем m	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD270-140*4	240	610	2970	67	595	710	5.2
	270	596		71	618		5.5
	300	568		70	663		6.0
SWD270-140*5	240	763	2970	67	744	900	5.2
	270	745		71	772		5.5
	300	710		70	829		6.0
SWD270-140*6	240	915	2970	67	893	1120	5.2
	270	895		71	927		5.5
	300	852		70	995		6.0
SWD270-140*7	240	1068	2970	67	1042	1250	5.2
	270	1044		71	1081		5.5
	300	994		70	1160		6.0
SWD270-140*8	240	1220	2970	67	1191	1400	5.2
	270	1193		71	1235		5.5
	300	1136		70	1326		6.0
SWD270-140*9	240	1373	2970	67	1340	1600	5.2
	270	1342		71	1390		5.5
	300	1278		70	1492		6.0
SWD270-140*10	240	1525	2970	67	1488	1800	5.2
	270	1491		71	1544		5.5
	300	1420		70	1658		6.0
SWD270-140*11	240	1678	2970	67	1637	2000	5.2
	270	1640		71	1699		5.5
	300	1562		70	1823		6.0

Параметры производительности SWD280-43

Модель	Расход m³/h	Подъем m	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Необходимый припуск на коррозию m
SWD280-43*2	185	94	1480	69	68.6	110	3.0
	280	86		77	85.17		4.7
	335	76		75	92.4		6.0
SWD280-43*3	185	141	1480	69	103	160	3.0
	280	129		77	127.7		4.7
	335	114		75	138.7		6.0
SWD280-43*4	185	188	1480	69	137.3	220	3.0
	280	172		77	170.3		4.7
	335	152		75	184.9		6.0
SWD280-43*5	185	235	1480	69	171.6	250	3.0
	280	215		77	212.9		4.7
	335	190		75	231.1		6.0
SWD280-43*6	185	282	1480	69	205.9	315	3.0
	280	258		77	255.3		4.7
	335	228		75	177.3		6.0
SWD280-43*7	185	329	1480	69	240.2	355	3.0
	280	301		77	298.1		4.7
	335	266		75	323.6		6.0
SWD280-43*8	185	376	1480	69	274.5	400	3.0
	280	344		77	340.7		4.7
	335	304		75	369.8		6.0
SWD280-43*9	185	423	1480	69	308.9	450	3.0
	280	387		77	383.2		4.7
	335	342		75	416		6.0
SWD280-43*10	185	470	1480	69	343.2	500	3.0
	280	430		77	425.8		4.7
	335	380		75	462.2		6.0
SWD280-43*11	185	517	1480	69	377.5	560	3.0
	280	473		77	468.4		4.7
	335	418		75	508.4		6.0
SWD280-43*12	185	564	1480	69	411.8	630	3.0
	280	516		77	511.0		4.7
	335	456		75	554.7		6.0

Параметры производительности SWD280-65

Модель	Расход m³/h	Подъем m	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD280-65*2	185	136	1480	61	112.3	185	3.0
	280	130		73	135.7		3.6
	335	124		75	150.8		4.1
SWD280-65*3	185	204	1480	61	168.4	280	3.0
	280	195		73	203.6		3.6
	335	186		75	226.2		4.1
SWD280-65*4	185	272	1480	61	224.6	355	3.0
	280	260		73	271.5		3.6
	335	248		75	301.5		4.1
SWD280-65*5	185	340	1480	61	280.7	450	3.0
	280	325		73	339.3		3.6
	335	310		75	376.9		4.1
SWD280-65*6	185	408	1480	61	337	500	3.0
	280	390		73	407.4		3.6
	335	372		75	452.5		4.1
SWD280-65*7	185	476	1480	61	393.1	710	3.0
	280	455		73	475.3		3.6
	335	434		75	528		4.1
SWD280-65*8	185	544	1480	61	449.3	710	3.0
	280	520		73	543.2		3.6
	335	496		75	603.3		4.1
SWD280-65*9	185	612	1480	61	505.5	900	3.0
	280	585		73	611.1		3.6
	335	558		75	678.8		4.1
SWD280-65*10	185	680	1480	61	561.6	900	3.0
	280	650		73	679		3.6
	335	620		75	754.2		4.1
SWD280-65*11	185	748	1480	61	617.5	1000	3.0
	280	715		73	746.6		3.6
	335	682		75	829.3		4.1
SWD280-65*12	185	816	1480	61	673.7	1120	3.0
	280	780		73	814.4		3.6
	335	744		75	904.6		4.1

Параметры производительности SWD280-93

Модель	Расход m³/h	Подъем m	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD280-93*2	185	192	1480	74	130.7	250	2.2
	280	186		77	184.2		3.2
	335	176		78	205.9		3.5
SWD280-93*3	185	288	1480	74	196.1	355	2.2
	280	279		77	276.3		3.2
	335	264		78	308.8		3.5
SWD280-93*4	185	384	1480	74	261.4	500	2.2
	280	372		77	368.4		3.2
	335	352		78	411.7		3.5
SWD280-93*5	185	480	1480	74	326.8	630	2.2
	280	465		77	460.5		3.2
	335	440		78	514.6		3.5
SWD280-93*6	185	576	1480	74	392.2	710	2.2
	280	558		77	552.6		3.2
	335	528		78	617.6		3.5
SWD280-93*7	185	672	1480	74	457.5	900	2.2
	280	651		77	644.7		3.2
	335	616		78	720.7		3.5
SWD280-93*8	185	768	1480	74	522.9	1000	2.2
	280	744		77	736.8		3.2
	335	704		78	823.4		3.5
SWD280-93*9	185	864	1480	74	588.2	1120	2.2
	280	837		77	828.9		3.2
	335	792		78	926.3		3.5
SWD280-93*10	185	960	1480	74	653.6	1250	2.2
	280	930		77	921.0		3.2
	335	880		78	1029.3		3.5

Параметры производительности SWD300-65

Модель	Расход m³/h	Подъем m	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD300-65*2	230	136	1480	65	131.1	200	2.4
	300	130		74.2	143.1		3.2
	360	124		73	166.5		3.6
SWD300-65*3	230	204	1480	65	196.6	280	2.4
	300	195		74.2	214.7		3.2
	360	186		73	249.8		3.6
SWD300-65*4	230	272	1480	65	262.1	355	2.4
	300	260		74.2	286.3		3.2
	360	148		73	333.1		3.6
SWD300-65*5	230	340	1480	65	327.6	450	2.4
	300	325		74.2	357.8		3.2
	360	310		73	416.3		3.6
SWD300-65*6	230	408	1480	65	393.2	630	2.4
	300	390		74.2	429.4		3.2
	360	372		73	499.6		3.6
SWD300-65*7	230	476	1480	65	458.7	630	2.4
	300	455		74.2	501.0		3.2
	360	434		73	582.9		3.6
SWD300-65*8	230	544	1480	65	524.2	710	2.4
	300	520		74.2	572.6		3.2
	360	496		73	666.1		3.6
SWD300-65*9	230	612	1480	65	589.7	800	2.4
	300	585		74.2	644.1		3.2
	360	558		73	749.4		3.6
SWD300-65*10	230	680	1480	65	655.3	900	2.4
	300	650		74.2	715.7		3.2
	360	620		73	832.7		3.6
SWD300-65*11	230	748	1480	65	720.8	1000	2.4
	300	715		74.2	787.3		3.2
	360	682		73	915.9		3.6
SWD300-65*12	230	816	1480	65	786.3	1120	2.4
	300	780		74.2	858.8		3.2
	360	744		73	999.2		3.6

Параметры производительности SWD300-160

Модель	Расход m³/h	Подъем m	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD300-160*2	240	340	2950	70	317.5	450	6.8
	300	320		72	363.1		7.5
	360	288		68	415.2		8.2
SWD300-160*3	240	510	2950	70	476.2	630	6.8
	300	480		72	544.7		7.5
	360	432		68	622.8		8.2
SWD300-160*4	240	680	2950	70	634.9	900	6.8
	300	640		72	726.2		7.5
	360	576		68	830.4		8.2
SWD300-160*5	240	850	2950	70	793.7	1120	6.8
	300	800		72	907.8		7.5
	360	720		68	1038.1		8.2
SWD300-160*6	240	1020	2950	70	952.4	1400	6.8
	300	960		72	1089.3		7.5
	360	864		68	1245.7		8.2
SWD300-160*7	240	1190	2950	70	111.1	1600	6.8
	300	1120		72	1270.9		7.5
	360	1008		68	1453.3		8.2
SWD300-160*8	240	1360	2950	70	1269.8	1800	6.8
	300	1280		72	1452.4		7.5
	360	1152		68	1660.9		8.2
SWD300-160*9	240	1530	2950	70	1428.6	2000	6.8
	300	1440		72	1634.0		7.5
	360	1296		68	1868.5		8.2
SWD300-160*10	240	1700	2950	70	1587.3	2240	6.8
	300	1600		72	1815.5		7.5
	360	1440		68	2076.1		8.2
SWD300-160*11	240	1870	2950	70	1746.0	2500	6.8
	300	1760		72	1997.1		7.5
	360	1584		68	2283.7		8.2
SWD300-160*12	240	2040	2950	70	1904.8	2800	6.8
	300	1920		72	2178.6		7.5
	360	1728		68	2491.3		8.2

Параметры производительности SWD350-75

Модель	Расход m³/h	Подъем m	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD350-75*2	245	160	1480	72	148.2	250	3.6
	350	150		76	188		4.2
	420	134		73.5	208.4		4.7
SWD350-75*3	245	240	1480	72	222.4	355	3.6
	350	225		76	282.4		4.2
	420	201		73.5	312.8		4.7
SWD350-75*4	245	320	1480	72	296.5	450	3.6
	350	300		76	376.2		4.2
	420	268		73.5	417.1		4.7
SWD350-75*5	245	400	1480	72	370.7	610	3.6
	350	375		76	470.3		4.2
	420	335		73.5	521.3		4.7
SWD350-75*6	245	480	1480	72	444.8	710	3.6
	350	450		76	564.4		4.2
	420	402		73.5	625.6		4.7
SWD350-75*7	245	560	1480	72	518.9	800	3.6
	350	525		76	658.4		4.2
	420	469		73.5	729.8		4.7
SWD350-75*8	245	640	1480	72	593.1	1000	3.6
	350	600		76	752.5		4.2
	420	536		73.5	834.1		4.7
SWD350-75*9	245	720	1480	72	667.2	1120	3.6
	350	675		76	846.6		4.2
	420	603		73.5	938.4		4.7
SWD350-75*10	245	800	1480	72	741.4	1250	3.6
	350	750		76	940.6		4.2
	420	670		73.5	1042.6		4.7
SWD350-75*11	245	880	1480	72	815.5	1400	3.6
	350	825		76	1034.7		4.2
	420	737		73.5	1146.9		4.7
SWD350-75*12	245	960	1480	72	889.7	1600	3.6
	350	900		76	1128.8		4.2
	420	804		73.5	1251.2		4.7

Параметры производительности SWD400-85

Модель	Расход m³/h	Подъем m	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD400-85*2	280	184	1480	72	194.8	315	3.5
	400	170		76	243.6		4.6
	480	152		73.5	270.2		5.3
SWD400-85*3	280	276	1480	72	292.3	500	3.5
	400	255		76	365.5		4.6
	480	228		73.5	405.5		5.3
SWD400-85*4	280	368	1480	72	389.7	630	3.5
	400	340		76	487.3		4.6
	480	304		73.5	540.7		5.3
SWD400-85*5	280	460	1480	72	487.2	800	3.5
	400	425		76	609.2		4.6
	480	380		73.5	675.8		5.3
SWD400-85*6	280	552	1480	72	584.6	1000	3.5
	400	510		76	731.0		4.6
	480	456		73.5	811.0		5.3
SWD400-85*7	280	644	1480	72	628.0	1250	3.5
	400	595		76	852.8		4.6
	480	532		73.5	946.2		5.3
SWD400-85*8	280	736	1480	72	779.5	1400	3.5
	400	680		76	974.7		4.6
	480	608		73.5	1081.3		5.3
SWD400-85*9	280	828	1480	72	849.9	1600	3.5
	400	765		76	1096.5		4.6
	480	687		73.5	1216.5		5.3
SWD400-85*10	280	920	1480	72	944.4	1600	3.5
	400	850		76	1218.4		4.6
	480	760		73.5	1351.6		5.3
SWD400-85*11	280	1012	1480	72	1038.8	1800	3.5
	400	935		76	1340.2		4.6
	480	836		73.5	1486.8		5.3
SWD400-85*12	280	1104	1480	72	1133.3	2000	3.5
	400	1020		76	1462.1		4.6
	480	912		73.5	1622.0		5.3

Параметры производительности SWD400-140

Модель	Расход m³/h	Подъем m	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD400-140*2	320	298	2950	75.4	344.4	450	7.4
	400	280		77.4	394.1		8.5
	480	240		72	435.7		9.2
SWD400-140*3	320	447	2950	75.4	516.6	710	7.4
	400	420		77.4	591.1		8.5
	480	360		72	653.6		9.2
SWD400-140*4	320	596	2950	75.4	688.8	900	7.4
	400	560		77.4	788.1		8.5
	480	480		72	871.5		9.2
SWD400-140*5	320	745	2950	75.4	861.1	1250	7.4
	400	700		77.4	985.2		8.5
	480	600		72	1089.3		9.2
SWD400-140*6	320	894	2950	75.4	1033.3	1400	7.4
	400	840		77.4	1182.2		8.5
	480	720		72	1307.2		9.2
SWD400-140*7	320	1043	2950	75.4	1205.5	1600	7.4
	400	980		77.4	1379.2		8.5
	480	840		72	1525.1		9.2
SWD400-140*8	320	1192	2950	75.4	1377.7	1800	7.4
	400	1120		77.4	1576.3		8.5
	480	960		72	1742.9		9.2
SWD400-140*9	320	1341	2950	75.4	1546.9	2240	7.4
	400	1260		77.4	1773.3		8.5
	480	1080		72	1960.8		9.2
SWD400-140*10	320	1490	2950	75.4	1722.1	2500	7.4
	400	1400		77.4	1970.4		8.5
	480	1200		72	2178.6		9.2
SWD400-140*11	320	1639	2950	75.4	1894.3	2500	7.4
	400	1540		77.4	2167.4		8.5
	480	1320		72	2396.5		9.2
SWD400-140*12	320	1788	2950	75.4	2066.5	2800	7.4
	400	1680		77.4	2364.4		8.5
	480	1440		72	2614.4		9.2

Параметры производительности SWD420-93

Модель	Расход m³/h	Подъем m	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD420-93*2	360	196	1480	71	270.6	315	3.5
	420	186		76	279.9		3.8
	480	170		75	396.3		4.0
SWD420-93*3	360	294	1480	71	406.0	450	3.5
	420	279		76	419.9		3.8
	480	255		75	444.4		4.0
SWD420-93*4	360	392	1480	71	541.3	630	3.5
	420	372		76	559.9		3.8
	480	340		75	592.9		4.0
SWD420-93*5	360	490	1480	71	676.6	800	3.5
	420	465		76	699.8		3.8
	480	425		75	740.7		4.0
SWD420-93*6	360	588	1480	71	811.9	1000	3.5
	420	558		76	839.8		3.8
	480	510		75	888.9		4.0
SWD420-93*7	360	686	1480	71	947.3	1120	3.5
	420	651		76	979.7		3.8
	480	595		75	1037.0		4.0
SWD420-93*8	360	784	1480	71	1082.6	1250	3.5
	420	744		76	1119.7		3.8
	480	680		75	1185.2		4.0
SWD420-93*9	360	882	1480	71	1217.9	1400	3.5
	420	837		76	1259.7		3.8
	480	765		75	1333.3		4.0
SWD420-93*10	360	980	1480	71	1353.2	1600	3.5
	420	930		76	1399.6		3.8
	480	850		75	1481.5		4.0
SWD420-93*11	360	1078	1480	71	1488.5	1800	3.5
	420	1023		76	1539.6		3.8
	480	935		75	1629.6		4.0
SWD420-93*12	360	1179	1480	71	1623.9	2000	3.5
	420	1116		76	1679.6		3.8
	480	1020		75	1777.8		4.0

Параметры производительности SWD400-160

Модель	Расход m³/h	Подъем m	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD400-160*4	90	720	2980	33	535	900	7
	360	640		80	784		8.5
	450	561		79	871		9
SWD400-160*5	90	900	2980	33	669	1120	7
	360	800		80	981		8.5
	450	701		79	1088		9
SWD400-160*6	90	1080	2980	33	802	1400	7
	360	960		80	1177		8.5
	450	842		79	1306		9
SWD400-160*7	90	1260	2980	33	936	1600	7
	360	1120		80	1373		8.5
	450	982		79	1524		9
SWD400-160*8	90	1440	2980	33	1070	1800	7
	360	1280		80	1569		8.5
	450	1122		79	1741		9
SWD400-160*9	90	1620	2980	33	1203	2000	7
	360	1440		80	1765		8.5
	450	1262		79	1959		9
SWD400-160*10	90	1800	2980	33	1337	2240	7
	360	1600		80	1961		8.5
	450	1403		79	2176		9

Параметры производительности SWD450-60

Модель	Расход m³/h	Подъем m	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Необходимый припуск на коррозию m
SWD450-60*2	335	130	1480	72	164.7	250	4.0
	450	120		79	186.1		5.0
	500	114		78	198.9		5.6
SWD450-60*3	335	195	1480	72	247.1	355	4.0
	450	180		79	279.2		5.0
	500	171		78	298.5		5.6
SWD450-60*4	335	260	1480	72	329.4	500	4.0
	450	240		79	375.3		5.0
	500	228		78	398		5.6
SWD450-60*5	335	325	1480	72	411.8	710	4.0
	450	300		79	465.4		5.0
	500	285		78	497.5		5.6
SWD450-60*6	335	390	1480	72	494.2	710	4.0
	450	360		79	558.5		5.0
	500	342		78	597		5.6
SWD450-60*7	335	455	1480	72	576.5	900	4.0
	450	420		79	651.5		5.0
	500	399		78	696.5		5.6
SWD450-60*8	335	520	1480	72	658.9	900	4.0
	450	480		79	744.6		5.0
	500	456		78	796		5.6
SWD450-60*9	335	585	1480	72	741.2	1120	4.0
	450	540		79	837.7		5.0
	500	513		78	895.6		5.6
SWD450-60*10	335	650	1480	72	823.6	1120	4.0
	450	600		79	930.8		5.0
	500	570		78	995.1		5.6
SWD450-60*11	335	715	1480	72	906	1400	4.0
	450	660		79	1023.9		5.0
	500	627		78	1094.6		5.6
SWD450-60*12	335	780	1480	72	988.4	1600	4.0
	450	720		79	1117		5.0
	500	684		78	1194.1		5.6

Параметры производительности SWD450-160

Модель	Расход m³/h	Подъем m	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD450-160*4	120	705	2980	46	501	1120	7.2
	288	683		75	714		7.2
	450	640		81	968		7.5
	500	628		80	1069		7.9
SWD450-160*5	120	881	2980	46	751	1400	7.2
	288	853		75	1071		7.2
	450	800		81	1453		7.5
	500	785		80	1603		7.9
SWD450-160*6	120	1057	2980	46	751	1800	7.2
	288	1024		75	1071		7.2
	450	960		81	1453		7.5
	500	941		80	1603		7.9
SWD450-160*7	120	1233	2980	46	876	2000	7.2
	288	1194		75	1249		7.2
	450	1120		81	1695		7.5
	500	1098		80	1870		7.9
SWD450-160*8	120	1409	2980	46	1002	2240	7.2
	288	1365		75	1428		7.2
	450	1280		81	1937		7.5
	500	1255		80	2137		7.9
SWD450-160*9	120	1586	2980	46	1127	2500	7.2
	288	1536		75	1606		7.2
	450	1440		81	2179		7.5
	500	1412		80	2404		7.9
SWD450-160*10	120	1762	2980	46	1252	2800	7.2
	288	1706		75	1785		7.2
	450	1600		81	2412		7.5
	500	1569		80	2671		7.9

Параметры производительности SWD500-57

Модель	Расход m³/h	Подъем m	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD500-57*2	450	120	1480	80	184	220	4.4
	500	114		81	192		5
	550	108		79	205		5.8
SWD500-57*3	450	180	1480	80	276	355	4.4
	500	171		81	287.5		5
	550	162		79	307.5		5.8
SWD500-57*4	450	240	1480	80	368	450	4.4
	500	228		81	393.5		5
	550	216		79	410		5.8
SWD500-57*5	450	300	1480	80	460	560	4.4
	500	285		81	497.5		5
	550	270		79	512		5.8
SWD500-57*6	450	360	1480	80	551.5	710	4.4
	500	342		81	575		5
	550	324		79	614.5		5.8
SWD500-57*7	450	420	1480	80	643.5	800	4.4
	500	399		81	671		5
	550	378		79	716.7		5.8
SWD500-57*8	450	480	1480	80	735.5	900	4.4
	500	456		81	767		5
	550	432		79	819		5.8
SWD500-57*9	450	540	1480	80	827.5	1000	4.4
	500	513		81	862.5		5
	550	486		79	912.5		5.8
SWD500-57*10	450	600	1480	80	919.5	1120	4.4
	500	570		81	958.5		5
	550	540		79	1024		5.8
SWD500-57*11	450	660	1480	80	1011.5	1250	4.4
	500	627		81	1054		5
	550	594		79	1126.5		5.8
SWD500-57*12	450	720	1480	80	1102.9	1400	4.4
	500	684		81	1149.8		5
	550	600		79	1137.6		5.8

Параметры производительности SWD580-60

Модель	Расход m³/h	Подъем m	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD580-60*2	410	130	1480	79	183.7	315	3.8
	580	120		80	234.0		5.0
	700	114		78	271.7		5.8
SWD580-60*3	410	195	1480	79	275.6	450	3.8
	580	180		80	351.0		5.0
	700	171		78	407.5		5.8
SWD580-60*4	410	260	1480	79	367.5	560	3.8
	580	240		80	468.0		5.0
	700	228		78	543.3		5.8
SWD580-60*5	410	325	1480	79	459.3	710	3.8
	580	300		80	585.0		5.0
	700	385		78	679.1		5.8
SWD580-60*6	410	390	1480	79	551.2	900	3.8
	580	360		80	702.0		5.0
	700	342		78	815.0		5.8
SWD580-60*7	410	455	1480	79	643.1	1000	3.8
	580	420		80	819.0		5.0
	700	399		78	950.8		5.8
SWD580-60*8	410	520	1480	79	734.9	1120	3.8
	580	480		80	936.0		5.0
	700	456		78	1086.6		5.8
SWD580-60*9	410	585	1480	79	826.8	1250	3.8
	580	540		80	1053.6		5.0
	700	513		78	1222.4		5.8
SWD580-60*10	410	650	1480	79	918.7	1600	3.8
	580	600		80	1170.0		5.0
	700	570		78	1358.3		5.8
SWD580-60*11	410	715	1480	79	1010.6	1600	3.8
	580	660		80	1287.0		5.0
	700	627		78	1494.1		5.8
SWD580-60*12	410	780	1480	79	1102.4	1600	3.8
	580	720		80	1404.0		5.0
	700	684		78	1639.9		5.8

Параметры производительности SWD600-60

Модель	Расход m³/h	Подъем m	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD600-60*2	480	128	1480	79	211.8	315	5.3
	600	120		81	242.1		5.5
	720	106		79	263.1		5.7
SWD600-60*3	480	192	1480	79	317.7	450	5.3
	600	180		81	363.1		5.5
	720	159		79	394.6		5.7
SWD600-60*4	480	256	1480	79	423.6	630	5.3
	600	240		81	484.1		5.5
	720	212		79	526.2		5.7
SWD600-60*5	480	320	1480	79	529.5	710	5.3
	600	300		81	605.2		5.5
	720	265		79	657.7		5.7
SWD600-60*6	480	384	1480	79	635.4	900	5.3
	600	360		81	726.2		5.5
	720	318		79	789.3		5.7
SWD600-60*7	480	448	1480	79	741.3	1000	5.3
	600	420		81	847.3		5.5
	720	371		79	820.8		5.7
SWD600-60*8	480	512	1480	79	847.2	1120	5.3
	600	480		81	968.3		5.5
	720	424		79	1052.4		5.7
SWD600-60*9	480	576	1480	79	953.1	1400	5.3
	600	540		81	1089.3		5.5
	720	477		79	1183.9		5.7
SWD600-60*10	480	640	1480	79	1059.0	1400	5.3
	600	600		81	1210.4		5.5
	720	530		79	1315.5		5.7
SWD600-60*11	480	704	1480	79	1164.9	1600	5.3
	600	660		81	1331.4		5.5
	720	583		79	1447.0		5.7
SWD600-60*12	480	768	1480	79	1270.8	1800	5.3
	600	720		81	1452.4		5.5
	720	636		79	1578.6		5.7

Параметры производительности SWD650-60

Модель	Расход m³/h	Подъем m	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD650-60*2	520	128	1480	79	229.4	315	5.3
	650	120		81	262.2		5.5
	780	106		79	285.0		5.7
SWD650-60*3	520	192	1480	79	344.2	450	5.3
	650	180		81	393.4		5.5
	780	159		79	427.5		5.7
SWD650-60*4	520	256	1480	79	458.9	630	5.3
	650	240		81	524.5		5.5
	780	212		79	570.0		5.7
SWD650-60*5	520	320	1480	79	573.6	800	5.3
	650	300		81	655.6		5.5
	780	265		79	712.5		5.7
SWD650-60*6	520	384	1480	79	688.3	900	5.3
	650	360		81	786.7		5.5
	780	318		79	855.1		5.7
SWD650-60*7	520	448	1480	79	803.1	1120	5.3
	650	420		81	917.9		5.5
	780	371		79	997.6		5.7
SWD650-60*8	520	512	1480	79	917.8	1250	5.3
	650	480		81	1049.0		5.5
	780	424		79	1140.1		5.7
SWD650-60*9	520	576	1480	79	1032.5	1400	5.3
	650	540		81	1180.1		5.5
	780	477		79	1282.6		5.7
SWD650-60*10	520	640	1480	79	1147.2	1600	5.3
	650	600		81	1311.2		5.5
	780	530		79	1425.1		5.7
SWD650-60*11	520	704	1480	79	1262.0	1600	5.3
	650	660		81	1442.3		5.5
	780	583		79	1567.6		5.7
SWD650-60*12	520	768	1480	79	1376.7	1800	5.3
	650	720		81	1573.5		5.5
	780	636		79	1710.1		5.7

Параметры производительности SWD650-70

Модель	Расход m³/h	Подъем m	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD650-70*2	550	147	1480	79	278.7	355	4.8
	650	140		81	306.0		5.7
	750	120		80	336.1		6.4
SWD650-70*3	550	221	1480	79	418.1	560	4.8
	650	210		81	458.9		5.7
	750	180		80	504.2		6.4
SWD650-70*4	550	294	1480	79	557.7	710	4.8
	650	280		81	611.9		5.7
	750	240		80	672.5		6.4
SWD650-70*5	550	368	1480	79	696.8	900	4.8
	650	350		81	764.9		5.7
	750	300		80	840.3		6.4
SWD650-70*6	550	441	1480	79	836.1	1120	4.8
	650	420		81	917.9		5.7
	750	360		80	1008.3		6.4
SWD650-70*7	550	515	1480	79	975.5	1250	4.8
	650	490		81	1070.8		5.7
	750	420		80	1176.4		6.4
SWD650-70*8	550	588	1480	79	1114.8	1600	4.8
	650	560		81	1223.8		5.7
	750	480		80	1344.4		6.4
SWD650-70*9	550	662	1480	79	1254.2	1800	4.8
	650	630		81	1376.8		5.7
	750	540		80	1512.5		6.4
SWD650-70*10	550	735	1480	79	1393.5	2000	4.8
	650	700		81	1529.8		5.7
	750	600		80	1680.5		6.4

Параметры производительности SWD720-60

Модель	Расход m³/h	Подъем m	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Требуемый припуск на коррозию m
SWD720-60*2	576	129	1480	80	252.9	355	6.8
	720	120		82	286.9		7
	864	105		78	316.7		7.3
SWD720-60*3	576	194	1480	80	380.4	500	6.8
	720	180		82	430.4		7
	864	158		78	496.6		7.3
SWD720-60*4	576	258	1480	80	505.9	710	6.8
	720	240		82	573.9		7
	864	210		78	633.5		7.3
SWD720-60*5	576	323	1480	80	633.3	900	6.8
	720	300		82	717.4		7
	864	265		78	799.4		7.3
SWD720-60*6	576	388	1480	80	760.8	1120	6.8
	720	360		82	860.8		7
	864	320		78	965.3		7.3
SWD720-60*7	576	453	1480	80	888.2	1250	6.8
	720	420		82	1004.3		7
	864	375		78	1131.2		7.3
SWD720-60*8	576	518	1480	80	1015.7	1400	6.8
	720	480		82	1147.8		7
	864	430		78	1297.1		7.3
SWD720-60*9	576	583	1480	80	1143.1	1600	6.8
	720	540		82	1291.2		7
	864	485		78	1463.0		7.3
SWD720-60*10	576	648	1480	80	1270.6	1800	6.8
	720	600		82	1434.7		7
	864	540		78	1629.0		7.3
SWD720-60*11	576	713	1480	80	1398.0	2000	6.8
	720	660		82	1578.2		7
	864	595		78	1794.9		7.3
SWD720-60*12	576	778	1480	80	1525.5	2000	6.8
	720	720		82	1721.7		7
	864	650		78	1960.8		7.3

Параметры производительности SWD850-60

Модель	Расход m³/h	Подъем m	Скорость r/min	КПД %	Мощность на валу kW	Мощность двигателя kW	Необходимый кавитационный запас m
SWD850-60*2	680	130	1480	81	297.2	400	6.5
	850	120		83.3	333.5		6.7
	1020	104		79	365.7		7.0
SWD850-60*3	680	195	1480	81	445.8	630	6.5
	850	180		83.3	500.2		6.7
	1020	157		79	552.0		7.0
SWD850-60*4	680	260	1480	81	594.4	800	6.5
	850	240		83.3	666.9		6.7
	1020	209		79	734.9		7.0
SWD850-60*5	680	325	1480	81	743.0	1000	6.5
	850	300		83.3	833.7		6.7
	1020	261		79	917.7		7.0
SWD850-60*6	680	390	1480	81	891.6	1250	6.5
	850	360		83.3	1000.4		6.7
	1020	313		79	1100.6		7.0
SWD850-60*7	680	455	1480	81	1040.2	1400	6.5
	850	420		83.3	1167.1		6.7
	1020	365		79	1283.4		7.0
SWD850-60*8	680	520	1480	81	1188.8	1600	6.5
	850	480		83.3	1333.9		6.7
	1020	418		79	1469.8		7.0
SWD850-60*9	680	585	1480	81	1337.4	1800	6.5
	850	540		83.3	1500.6		6.7
	1020	470		79	1652.6		7.0
SWD850-60*10	680	650	1480	81	1486.1	2000	6.5
	850	600		83.3	1667.3		6.7
	1020	522		79	1835.4		7.0
SWD850-60*11	680	715	1480	81	1634.7	2240	6.5
	850	660		83.3	1834.1		6.7
	1020	574		79	2018.3		7.0
SWD850-60*12	680	780	1480	81	1783.3	2500	6.5
	850	720		83.3	2000.8		6.7
	1020	626		79	2201.1		7.0

Предыдущий Следующий

WeChat

WhatsApp

Продукция

Продукция

Гарантия качества

Новости отрасли – Производство насосов: прогресс на двух колесах, основанный на технологиях и бережливом производстве

Преимущества компании

Почему выбирают нас?

Семь решений распространенных проблем водяных насосов

2BW Водокольцевой вакуумный насос и компрессорная установка

SWD Горизонтальные многоступенчатые центробежные насосы

2BV Водокольцевые вакуумные насосы

GMZ Горизонтальные шламовые насосы

YW Погружные многоцелевые насосы

SH Горизонтальный одноступенчатый насос двойного всасывания

S Горизонтальные насосы двойного всасывания со средним открытием

2SK Жидкостно-кольцевые вакуумные насосы

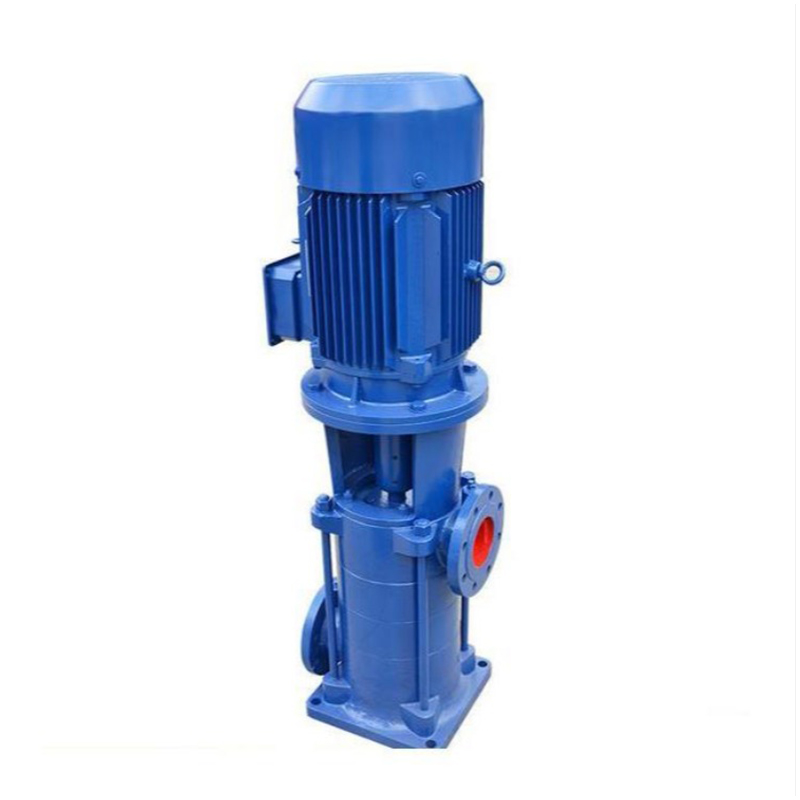

DL（R）Вертикальные многоступенчатые насосы

2BEA Водокольцевые вакуумные насосы

DG Питательные насосы для котлов

E-SZWJQ Электрические погружные шламовые насосы с мешалкой

QW Погружные канализационные насосы

XBC-SH Дизельные насосы в сборе

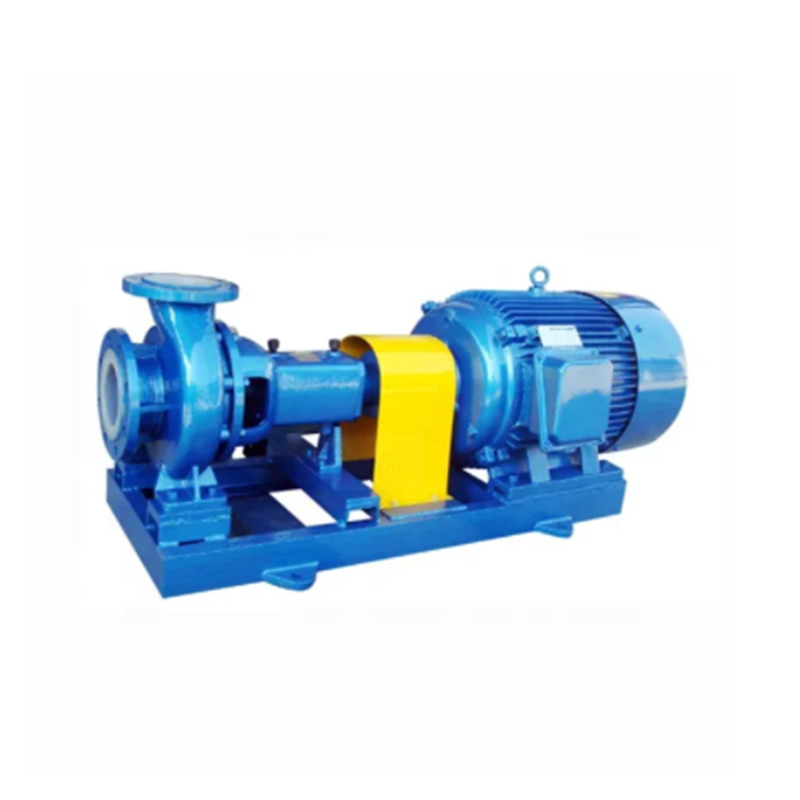

IS Горизонтальные одноступенчатые центробежные насосы

H-SZWJQ Гидравлический погружной шламовый насос с мешалкой

SWD Горизонтальные многоступенчатые центробежные насосы

Описание

маркер

Центр продуктов

Рама

связаться с нами

Сопутствующие популярные продукты

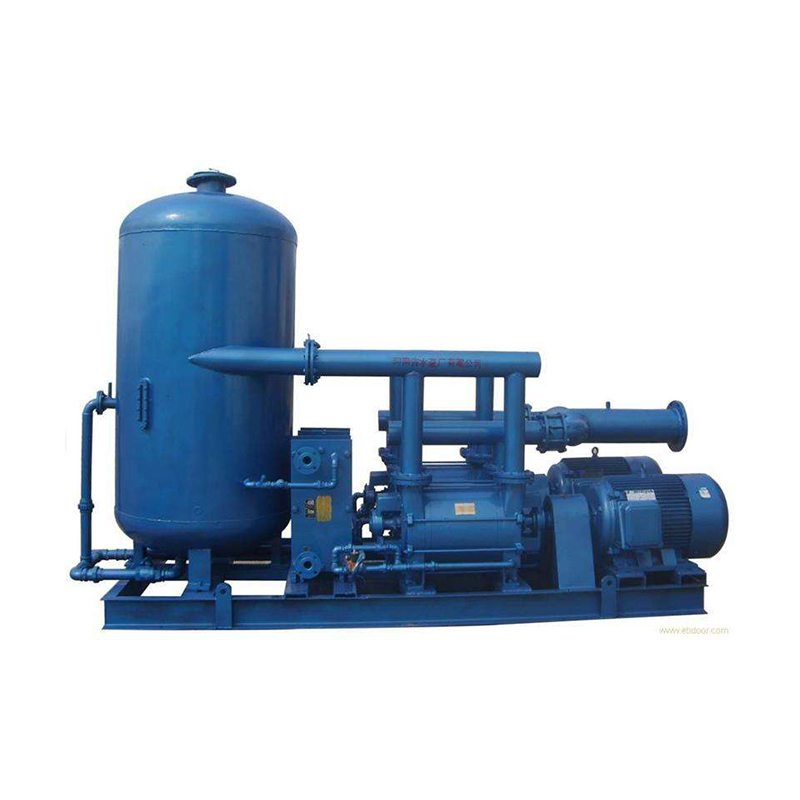

2BW Водокольцевой вакуумный насос и компрессорная установка

ZF Вакуумная насосная станция

2BV Водокольцевые вакуумные насосы

Пожалуйста, оставьте нам сообщение
