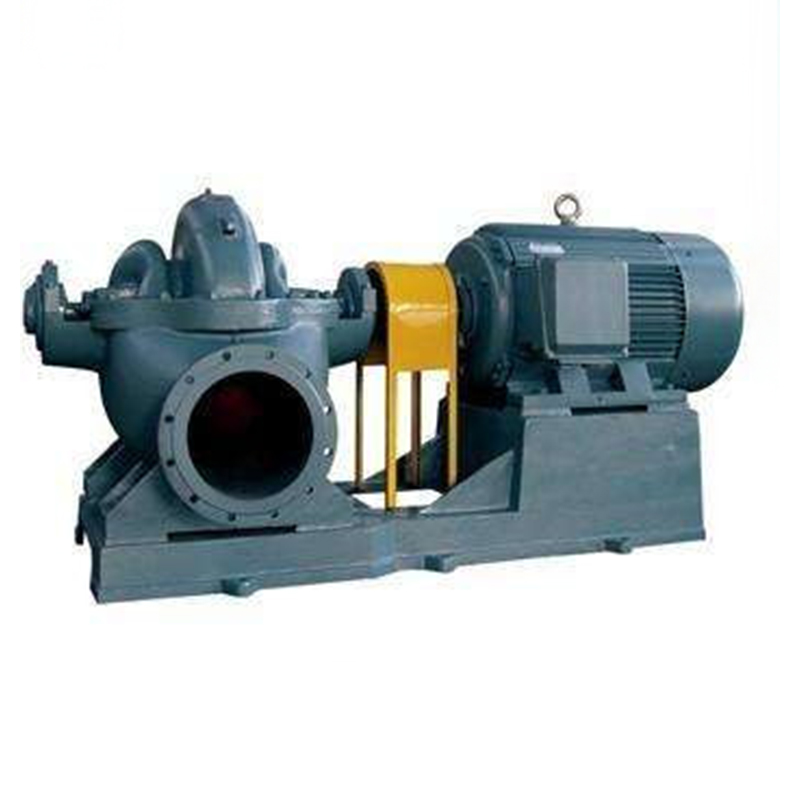

SH Горизонтальный одноступенчатый насос двойного всасывания

SH Горизонтальный одноступенчатый насос двойного всасывания

Диапазон характеристик:

Диаметр входа: 6-48 дюймов

Расход (Q): 112-12500 м³/ч

Напор (H): 8,6-140 м

Мощность (P): 22-2240 кВт

Отправить заявку

Описание

маркер

Центр продуктов

Диапазон характеристик:

Диаметр входа: 6-48 дюймов

Расход (Q): 112-12500 м³/ч

Напор (H): 8,6-140 м

Мощность (P): 22-2240 кВт

Область применения:

Насосы предназначены для водозаборных станций, систем циркуляции кондиционирования, тепловых сетей, водоснабжения зданий, орошения, дренажных насосных станций, электростанций, промышленных систем водоснабжения, противопожарных систем, судостроительной промышленности, шахтного водоотведения и других применений, связанных с перекачиванием жидкостей.

Рама

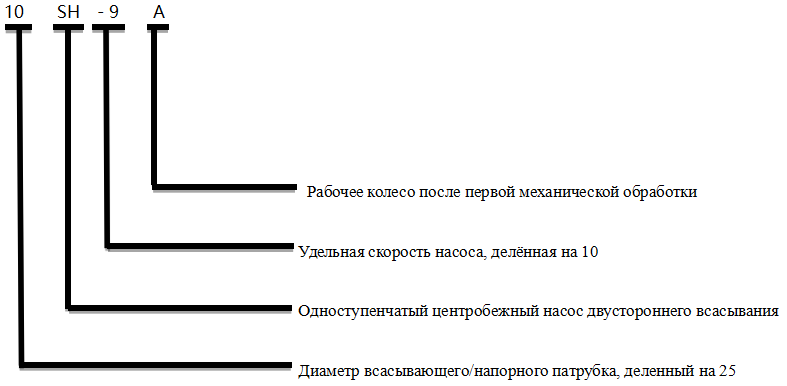

Значение модели

Например: 10SH-9A

I.Описание продукции

Насосы типа SH представляют собой одноступенчатые центробежные насосы двустороннего всасывания с горизонтальным осевым разъемом, предназначенные для перекачивания чистой воды и слабоагрессивных жидкостей. Максимальная температура среды составляет 80 градусов, и после того, как корпус подшипника с обоих концов пройдет через охлаждающую воду, он может транспортировать горячую воду температурой ниже 130 градусов. По специальным требованиям заказчика могут быть изменены материалы для других условий эксплуатации.

II.Особенности конструкции

Основные компоненты насоса: корпус, крышка, рабочее колесо, вал, двухстороннее уплотнительное кольцо, втулка вала и подшипниковый узел.

1.Корпус и крышка изготовлены из чугуна и образуют рабочую камеру колеса. На всасывающем и напорном фланцах имеются резьбовые отверстия для установки манометра и вакуумметра, а в нижней части - отверстие для слива.

2.Рабочее колесо двустороннего всасывания имеет симметричную конструкцию и проходит статическую балансировку перед поставкой.

3.Подшипники: в насосах данного типа (диаметром от Ф150 до Ф500) используются подшипники качения с консистентной смазкой. Подшипниковый узел со стороны муфты обозначается как "узел Б", противоположный - "узел А". Некоторые подшипниковые узлы крепятся к корпусу через прижимную крышку, которая обрабатывается совместно с корпусом и не является взаимозаменяемой.

4.Уплотнение вала: состоит из сальниковой камеры, сальникового кольца, нажимной втулки, сальника и втулки вала. Часть воды высокого давления из крышки подается в сальниковую камеру через трубку. В некоторых насосах вместо внешней трубки используются литые каналы на разъеме крышки.

5.В насосах диаметром ≥Ф350 на всасывающем патрубке установлен фильтр, а для заполнения перед пуском используется вакуумный насос. В верхней части крышки установлены две воздушные трубки с обратными клапанами, предотвращающими переток при работе.

Насосы типа SH имеют всасывающий патрубок слева (при вращении против часовой стрелки, если смотреть со стороны двигателя). По требованию возможно изменение направления вращения.

Насосы мощностью ≤100 кВт поставляются с общей рамой. Для насосов ≥100 кВт и диаметром ≥350 мм общая рама поставляется только по требованию заказчика.

III.Таблица технических параметров

Технические параметры -30кВт-132кВт

Модель	Расход		Суммарный напор m	Вращение r/min	Мощность kW		Эффективность %	Максимально допустимая высота вакуума m	Диаметр рабочего колеса mm	Масса насоса kg
Модель	m³/h	L/s	Суммарный напор m	Вращение r/min	Мощность вала	Мощность двигателя	Эффективность %	Максимально допустимая высота вакуума m	Диаметр рабочего колеса mm	Масса насоса kg
6Sh-6	126	35	84	2900	40	55	72	5	248	150
	162	45	78		45.8		75
	198	55	70		51.0		74
6Sh-6A	112	31	67		30	45	68	5	220
	144	40	62		33.8		72
	180	50	55		38.5		70
6Sh-9	130	36.2	52		25.3	37	74	5	200	145
	170	47.2	47.6		27.6		80
	220	61.2	35		31.3		67
6Sh-9A	120	31	43.8		18.5	30	72	5	186
	144	40	40		20.9		75
	180	50	35		24.5		70
8Sh-6	180	50	100		79.1	110	62	4.5	284	245
	234	65	93.5		85.0		71
	288	80	82.5		88.6		73
8Sh-6A	160	44.5	85.1		60.3	90	61	4.5	262
	215	59.7	75.6		64.2		69
	265	73.6	70.2		71.4		71
8Sh-9	213	60	69		55	75	74	5.3	236	265
	288	80	62.5		61.3		80	4.5
	351	97.5	50		67.8		71	5
8Sh-9A	180	50	54.5		41	55	65	5.5	220
	270	70	46		48.3		70	5.0
	324	90	37.5		51		65	3.8
8Sh-13	216	60	48		34.9	45	81	5.0	204	219
	288	80	41.3		38.1		85	3.6
	342	95	35		40.2		81	1.8
8Sh-13A	198	55	43		30.5	37	76	5.2	193
	270	75	36		33.1		80	4.2
	310	86	31		34.4		76	3.0
10Sh-6	360	100	71	1450	91.5	132	76	6	430	565
	486	135	65.1		109		79
	612	170	56		130		72
10Sh-6A	342	95	61		76.7	110	74	6	430
	468	130	54		89.4		77
	540	150	50		98		75
10Sh-9	360	100	42.5		55.5	75	75	6	367	428
	486	135	38.5		61.5		83
	612	170	32.5		67.7		80
10Sh-9A	324	90	35.5		40.2	55	78	6	338
	468	130	30.5		45.7		85
	576	160	25		47.8		82
10Sh-13	360	100	27		33.1	45	80	6	296	420
	486	135	23.5		36.2		86
	576	160	19		36.4		82
10Ah-13A	342	95	22.2	1450	25.8	37	80	6	270	420
	414	115	20.3		27.6		83
	482	134	17.4		28.6		80
10Sh-19	360	100	17.5		21.4	30	80	6	240	405
	486	135	14		21.8		85
	576	160	11		22.1		78

Технические параметры -22кВт-680кВт

Модель	Расход		Суммарный напор m	Вращение r/min	Мощность kW		Эффективность %	Максимально допустимая высота вакуума m	Диаметр рабочего колеса mm	Масса насоса kg
Модель	m³/h	L/s	Суммарный напор m	Вращение r/min	Мощность вала	Мощность двигателя	Эффективность %	Максимально допустимая высота вакуума m	Диаметр рабочего колеса mm	Масса насоса kg
10Sh-19A	320	89	13.7	1450	15.4	22	78	6	224	405
	432	120	11		15.8		82
	504	140	8.6		15.8		75
12Sh-6	590	164	98		213	300	74	5.4	540	847
	792	220	90		245		80	4.5
	936	260	82		279		75	3.5
12Sh-6A	576	160	86		190	260	71	5.5	510	845
	755	210	78		217		74	4.7
	918	255	70		246		71	3.6
12Sh-6B	540	150	72		151	250	70	5.6	475
	720	200	67		180		73	4.9
	900	250	57		200		70	3.8
12Sh-9	576	160	65		128	180	80	4.5	435	572
	792	220	58		149		84	4.5
	972	270	50		168		79	4.5
12Sh-9A	530	147	55		99.2	155	80	4.5	402
	720	200	49		116		83
	893	248	42		131		78
12Sh-9B	504	140	47.2		82.5	135	79		378
	684	190	43		97.7		82
	835	232	37		108		78
12Sh-13	612	170	38		76.2	90	83		352	809
	792	200	32.2		79.8		87
	900	250	25.5		78.1		80
12Sh-13A	550	153	31		58.1	75	80		322
	720	200	26		60.7		84
	810	225	20.5		58		78
12Sh-19	612	170	23		47.3	55	81		290	660
	792	220	19.4		49.8		84
	935	260	14		47.6		75
12Sh-19A	504	140	20		34.8	45	79		262
	720	200	16		38.3		82
	900	250	11.5		37.6		75
12Sh-28	611	170	14.5		21.8	37	81		248
	792	220	12		31.2		83
	900	250	10		33.1		74
12Sh-28A	522	145	11.8		22.4	30	75		225
	685	190	10		23.3		80
	792	220	8.7		24.4		77
14Sh-6	850	236	140		450	680	72	3.5	655	1580
	1250	347	125		525		81
	1663	461	100		620		73
14Sh-6A	850	223	125	1470	391	630	70		620
	1180	328	112		462		78
	1570	436	90		550		70
14Sh-6B	745	207	108		313	500	70		575
	1100	305	96		373		77
	1460	405	77		422		72.5
14Sh-9	972	270	80		268	400	79		500	1200
	1260	350	75		306		84
	1440	400	65		319		80

Технические параметры -55кВт-630кВт

Модель	Расход		Суммарный напор m	Вращение r/min	Мощность kW		Эффективность %	Запас кавитации m	Максимально допустимая высота вакуума m	Диаметр рабочего колеса mm	Масса насоса kg
Модель	m³/h	L/s	Суммарный напор m	Вращение r/min	мощность вала	мощность двигателя	Эффективность %	Запас кавитации m	Максимально допустимая высота вакуума m	Диаметр рабочего колеса mm	Масса насоса kg
14Sh-9A	900	250	70	1450	220	300	78	6.5	3.5	465	1200
	1170	325	65		247		84
	1330	370	56		257		79
14Sh-9B	826	230	59		178	260	75			428
	1080	300	55		198		82
	1225	340	47.5		206		77
14Sh-13	972	270	50	1470	164	220	81			410	1105
	1260	350	43.8		179		84
	1480	410	37		188		80
14Sh-13A	864	240	41		121	180	80			380
	1120	310	36		130		84
	1330	370	30		136		80
14Sh-19	971	270	32	1450	99.7	132	85			350	880
	1260	350	26		102		88
	1440	400	22		95.7		82
14Sh-19A	864	240	26		76.5	110	80			326
	1120	310	21.5		77		85
	1290	360	16.5		80		73
14Sh-28	971	270	20		64.4	75	82			290	760
	1260	350	16.2		65.3		85
	1440	400	13.4		70		75
14Sh-28A	864	240	16		50.2	55	75
	1044	290	13.4		47.6		80
	1260	350	10		48.3		71
16SA-9	1080	300	97.6	1480	400	630	71.6	5.2	-	570	1910
	1260	350	96		428		77	5.9
	1620	450	90		473		84	7.9
16SA-9A	1080	300	85.8	1480	346	440	73	5.2		540
	1260	350	85		370		79	5.9
	1620	450	78		410		84	7.9
16SA-9B	1080	300	78	1480	298	440	77	5.2		510
	1260	350	76		318		82	5.9
	1620	450	68		349		86	7.9
16SA-9J	900	250	40	980	124	185	79	1.79		570
	1080	300	38		140		84	2.33
	1260	350	38		155.3		84	2.84
16SA-9JA	900	250	37	980	112	155	81	1.79		540	1910
	1080	300	35		123		84	2.33
	1260	350	32		131		84	2.84
16SA-19JB	800	222.22	33	980	89	110	80	1.79		510
	900	250	32		95		83	2.33
	1080	300	30		102.5		86	2.84
20Sh-6	1450	403	108	970	585	800	72.5	6	4	860	4330
	2016	560	98.4		680		79.5
	2300	640	89		735		76
20Sh-6A	1349	375	93		490	630	70	6.4	3.6	800
	1870	520	85		564		77
	2140	595	77		607		74
20Sh-9	1150	430	66		340	500	8	6	4	682	2750
	2016	560	59		390		83
	2450	680	50		433		77
20Sh-9A	1405	390	58		300	400	74			640
	1910	530	50		347		75
	2270	630	42		360		72
20Sh-9B	1763	490	42		273	355	75			600

Технические параметры -110кВт-2240кВт

Модель	Расход		Суммарный напор m	Вращение r/min	Мощность kW		Эффективность %	Запас кавитации m	Максимально допустимая высота вакуума m	Диаметр рабочего колеса mm	Масса насоса kg
Модель	m³/h	L/s	Суммарный напор m	Вращение r/min	Мощность вала	Мощность двигателя	Эффективность %	Запас кавитации m	Максимально допустимая высота вакуума m	Диаметр рабочего колеса mm	Масса насоса kg
20Sh-13	1550	430	40	970	206	280	82	6	4	550	2340
	2016	560	35.1		219		88
	2410	670	30		247		80
20Sh-13A	1870	520	31		186	240	85			510
20Sh-19	1620	450	27		148	180	80			465	2010
	2016	560	22		117		82
	2340	650	15		137		70
20Sh-19A	1296	360	23		111	130	73			427
	1870	520	17		108		80
	2016	560	14		101		76
20Sh-28	1620	450	15.2		78.9	110	85			390	2000
	2016	560	12.8		79		89
	2325	646	10.6		78		86
24Sh-9	2750	764	80	960	689	900	87	8.7	1.3	765	4300
	3420	950	71		727		91
	3930	1092	60		730		88
24Sh-9A	2550	708	64		516	710	86	7.5	2.5	710
	3168	880	61		585		90
	3640	1010	53		610		86
24Sh-9J	2600	750	39	730	319	380	90	5.2	4.8	765
24Sh-13	2502	695	56	970	460	550	83	7.5	2.5	630	3200
	3168	880	47.4		465		88
	3499	972	38		426		80
24Sh-19	2480	700	37		295	380	86			540	2550
	3170	880	32		310		89
	3960	1100	22		279		85
24Sh-19A	2304	640	31.5		235	280	84			500
	2880	800	27		238		89
	3600	1000	20		231		85
24Sh-28	2340	650	23.5		187	250	80			450	2500
	2880	800	21		195		84.5
	3420	950	18		207		81
24Sh-28A	2340	650	17.5		145	185	77			415
	2880	800	15.5		148		82
	3420	950	13		154		78.5
32SA-10	6300	1750	73.5	742	1510	2240	83.5	5.9	-	1020	8300
	8280	2300	67.5		1720		88.5	7.0
	9900	2750	57.5		1856		83.5	8.5
32SA-10A	5940	1650	67.8		1321	1800	83	5.8		990
	7920	2200	62.5		1523		88.5	6.7
	9540	2650	52.5		1643		83	8.5
32SA-10B	5760	1600	59		1128.6	1600	82	5.7		950
	7200	2000	53.2		1213		86.5	6.3
	8820	2450	46.5		1370		81.5	7.5
32SA-10J	4860	1350	48.3	590	780	1120	82	3.7		1020
	6480	1800	44.2		881		88.5	4.2
	8100	2250	33.5		960		81.5	5.3
32SA-10JA	4680	1300	44		684	1000	82	3.6		990
	6300	1750	40.5		785		88.5	4
	7740	2150	33		848		81.5	5
32Sh-19	4700	1305	35	730	575	630	78	6.5	3.5	740	5100
	5500	1350	32.5		580		84
	6010	1670	28.9		567		83.5
	6460	1795	25.4		567		80.4
32Sh-19A	4550	1260	31		492		78			710
	5310	1475	29		500		84
	5800	1600	26.5		496		83.5
	6250	1735	23		487		80.4

Технические параметры -800кВт-1250кВт

Модель	Расход		Суммарный напор m	Вращение r/min	Мощность kW		Эффективность %	Запас кавитации m	Максимально допустимая высота вакуума m	Диаметр рабочего колеса mm	Масса насоса kg
Модель	m³/h	L/s	Суммарный напор m	Вращение r/min	Мощность вала	Мощность двигателя	Эффективность %	Запас кавитации m	Максимально допустимая высота вакуума m	Диаметр рабочего колеса mm	Масса насоса kg
48Sh-22	9000	2500	28.5	485	873	1250	80		4.3	985	17000
	11000	3056	26.3		908		86.8		3.7
	12500	3472	23.6		913		88		3.2
48Sh-22A	8500	2360	198.6		563	800	80.5		4.4	912
	10000	2780	18.5		586		86		4.1
	12020	3340	14.3		585		80		3.4

Предыдущий Следующий

WeChat

WhatsApp

Продукция

Продукция

Какие лучшие центробежные насосы 2025 года?

Как выбрать и купить центробежный насос для воды?

Каковы инновации в центробежных насосах?

Гарантия качества

Новости отрасли – Производство насосов: прогресс на двух колесах, основанный на технологиях и бережливом производстве

Преимущества компании

SLS Вертикальные центробежные насосы для трубопроводов

SK Жидкостно-кольцевые вакуумные насосы

2BEC Водокольцевые вакуумные насосы

XBC-D Дизельные насосы в сборе

2SK Жидкостно-кольцевые вакуумные насосы

YW Погружные многоцелевые насосы

2BW Водокольцевой вакуумный насос и компрессорная установка

DC Горизонтальные многоступенчатые насосы

XBC-IS Дизельные насосы в сборе

S Горизонтальные насосы двойного всасывания со средним открытием

IH Горизонтальные химические насосы

QJ Погружные электронасосы

GMZ Горизонтальные шламовые насосы

2BEA Водокольцевые вакуумные насосы

IS Горизонтальные одноступенчатые центробежные насосы

SLW Горизонтальные центробежные насосы для трубопроводов

SH Горизонтальный одноступенчатый насос двойного всасывания

Описание

маркер

Центр продуктов

Рама

связаться с нами

Сопутствующие популярные продукты

IS Горизонтальные одноступенчатые центробежные насосы

IH Горизонтальные химические насосы

S Горизонтальные насосы двойного всасывания со средним открытием

Пожалуйста, оставьте нам сообщение
